撬裝泡沫滅火裝置(柴油機驅動型)

產品介紹

一、概述

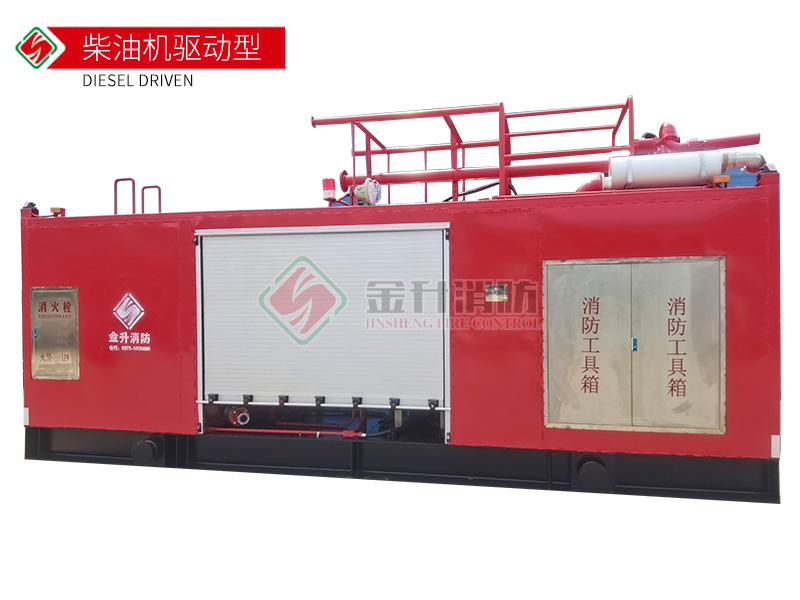

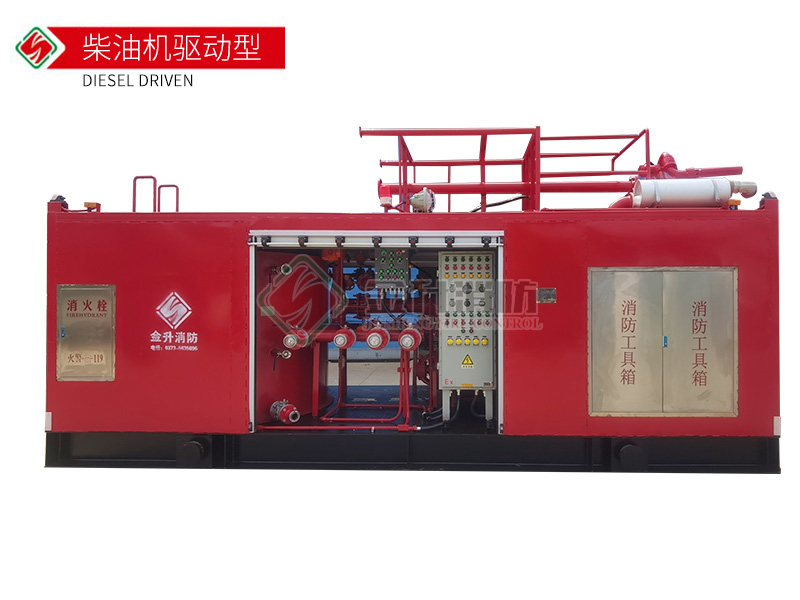

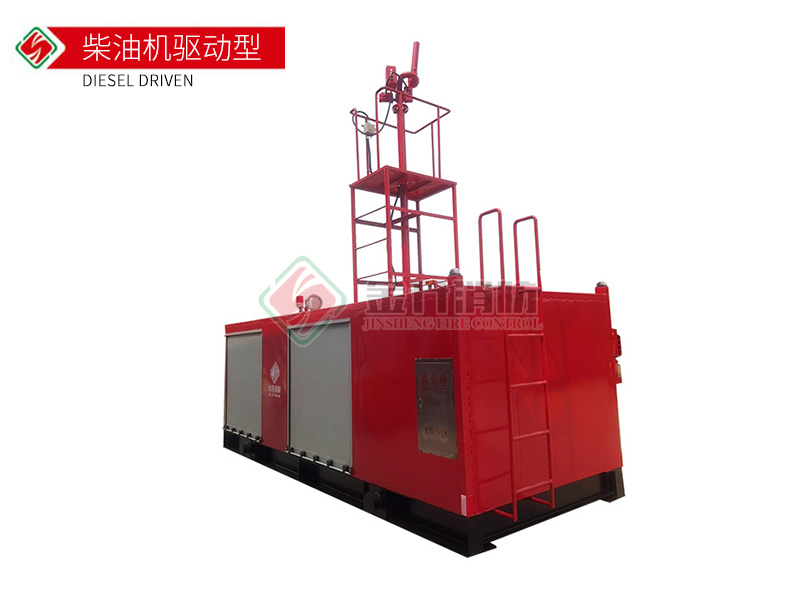

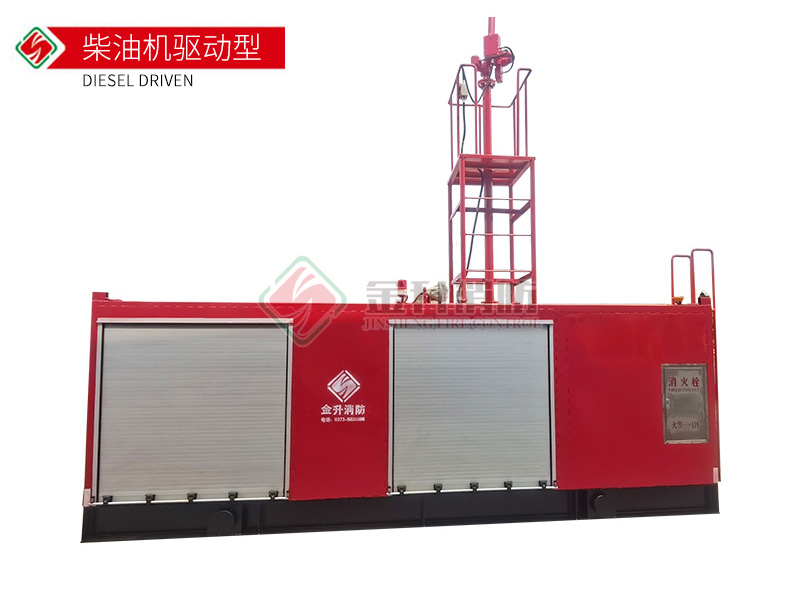

撬裝泡沫滅火裝置PH64 6% 2000L 柴油機驅動型 316L 吸氣型主要由柴油機消防泵組、泡沫混合系統、噴射系統（無線防爆電動消防炮及炮塔）、公共底座、防雨棚、操作平臺及爬梯、防爆控制柜、消防器材箱、消防水帶、泡沫槍與連接管路等組成。裝置采用柴油機為動力。

二、性能描述

2.1供水系統

供水系統采用柴油機消防泵組。供水系統可提供揚程80-120m，流量32L/s-64L/s的消防壓力水。

2.2泡沫比例混合系統

泡沫比例混合系統采用常壓泡沫液儲罐配置比例混合器，進水及出液閥采用電動控制?？商峁┳畲蠡旌弦毫髁繛?4L/s，混合比為6%。

2.3控制系統

控制柜可柴油機消防泵組、系統中的電動閥門及電動消防炮。確認著火后，可自動或手動開啟供水系統中的柴油機消防泵組和系統中的電動閥，控制柜可實現遠程一鍵啟動。

三、結構說明

3.1消防供水系統

消防供水系統采用柴油機消防泵組為裝置提供消防壓力水。

3.2泡沫比例混合系統

比例混合系統選用選用常壓泡沫液儲罐配置比例混合器作為設備的泡沫比例混合系統。

3.3整體裝置的控制系統

采用自動化控制系統，控制系統可實現自動、手動、遠程操作，操作方便。如現場特殊情況的特殊控制可與我公司售后服務部聯系溝通設置。

3.4噴射系統（含炮塔）

主要采用防爆電控消防泡沫-水兩用炮，設置在撬裝設置上方的炮塔上，在不同的使用工況下，既可以噴水實現高溫下的降溫處理工作也可以噴射泡沫實現滅火工作。

3.5公共系統

公共系統主要有防護棚、底架、閥門、管道、照明系統、消防應急器材箱等組成。

四、裝置的使用

4.1裝置使用前的準備工作

⑴檢查柴油機消防泵、泡沫混合裝置各部分是否正常，各附件連接是否可靠，并排除不正常現象。

⑵檢查管道內各個閥門的開關狀態是否在伺服狀態。

⑶檢查油箱液位。

⑷檢查柴油機水箱液位，切記不可無冷卻液?jiǎn)?dòng)柴油機。

⑸檢查柴油機機油油位，防止缺少潤滑油運轉造成機器損壞。

⑹檢查電瓶電壓，電瓶欠壓是請及時充電。

4.2裝置的使用方法

裝置在使用時，先啟動柴油機消防泵，再啟動管路中的電動閥門。

4.2.1系統的使用（閥門編號參考我公司產品的系統流程圖）

⑴啟動柴油機消防泵組；

⑵打開水泵出口閥，電磁閥3；

⑶打開電磁閥4；

⑷打開電動閥5；

⑸系統通過噴射系統即電動消防泡沫-水兩用炮開始產生泡沫進行滅火。

說明：系統的控制可通過控制柜實現自動化控制；水泵出口閥2可常開；電動泡沫-水兩用炮可通過炮控制箱也可通過遙控器進行控制。

4.2.2裝置的停止（閥門編號參考我公司產品的系統流程圖）

⑴關閉電磁閥4、電磁閥3、電動閥5。

⑵關閉柴油機消防泵組

五、設備的維護保養

5.1每季度應對泡沫裝置上的壓力表、閥門、管道及附件進行外觀檢查，應完好無損。

5.2各主要閥門應定期做啟閉檢測，防止膠著、自鎖。

5.3每次使用完后，須用淡水將管道內沖洗干凈，需要時表面要進行補漆防腐處理。

5.4根據灌裝的泡沫液供應商質保要求，應定期對罐內儲存的泡沫液進行抽樣檢驗。

5.5定期更換過期泡沫液，徹底沖洗泡沫液儲罐及管道附件，重新添加新液。

5.6當采取柴油機消防泵做為消防供水系統動力時，定期檢查電瓶電壓，如發現電瓶出現欠壓狀態應及時進行充電，防止欠壓導致裝置無法正常運行。
